Shacman yuk mashinasi uchun FAST gidravlik retarder damping plitasi

Shacman yuk mashinasi uchun FAST gidravlik retarder amortizator plitasi Xitoydagi zavodimizda ishlab chiqarilgan Skyond tomonidan etkazib beriladigan o'rnatish va himoya komponentidir. Ushbu amortizator plitasi odatda X5000, X6000 va M3000S seriyali Shacman og'ir yuk mashinalarida, shuningdek Sinotruk HOWO, Yutong va Yaxing kabi FAST retarderlari bilan jihozlangan boshqa markalarda joylashgan FAST gidravlik retarder tizimlaridagi pnevmatik proportsional nazorat valfi uchun mo'ljallangan. Retarder amortizator plitasi to'g'ridan-to'g'ri nazorat klapanining korpusiga o'rnatiladi va retarder moyi idishiga kiradigan havo bosimini tartibga soluvchi proportsional valfni mahkamlaydi. Ushbu bosim nazorati ish kamerasiga yog' oqimini aniqlaydi, bu esa o'z navbatida tormoz momentini boshqaradi. Eskirgan yoki etishmayotgan damping plitasi haddan tashqari tebranishning aniq valfga etib borishiga imkon beradi, bu esa tartibsiz tormozlanishga, ulanishning kechikishiga yoki valfning to'liq ishdan chiqishiga olib keladi. Uni Retarder Damping Plitasi bilan almashtirish barqaror klapan ishlashini va avtomobilning xavfsizroq sekinlashishi uchun barqaror gidravlik quvvatni tiklaydi.

Mahsulot afzalliklari

Proportsional valfni tebranishdan himoya qiladi.

Shacman yuk mashinasi uchun FAST gidravlik retarder amortizator plitasi elektromagnit proportsional valfni retarder vana tanasiga mahkam ushlab turadi. Bu yo'l tebranishi va avtomobilning sakrashi natijasida kelib chiqadigan valf harakati yoki signal buzilishining oldini oladi, bu retarderning haydovchi buyruqlariga izchil javob berishini ta'minlaydi.

Komponentlarning ishlash muddatini uzaytiradi.

Amortizator plitasi proportsional valfga yetguncha zarba va tebranish energiyasini yutib, klapanning g'altak, buloqlar va solenoidlar kabi ichki qismlarining aşınmasını kamaytiradi. Bu avtomobilning xizmat qilish muddati davomida uzoqroq xizmat ko'rsatish oralig'ini va klapanlarni kamroq almashtirishni anglatadi.

Kompozit metall-rezina konstruktsiyasi.

Po'lat plastinka qattiq o'rnatish va aniq vana joylashishini ta'minlaydi, birlashtirilgan kauchuk qatlam esa yuqori chastotali tebranishlarni o'zlashtiradi. Ushbu integratsiyalashgan dizayn alohida o'rnatish qavslari va izolyatorlariga bo'lgan ehtiyojni yo'q qiladi, vana yig'ilishini soddalashtiradi va potentsial nosozlik nuqtalarini kamaytiradi.

Retarderning asosiy tormozlash afzalliklarini saqlaydi.

A stable proportional valve allows the retarder to deliver its full braking potential wear-free deceleration, consistent performance without thermal fade, and reduced strain on the service brakes and tyres. Avtopark operatorlari uchun bu texnik xizmat ko'rsatish xarajatlarini kamaytirish va yoqilg'i tejashni anglatadi.

To'g'ridan-to'g'ri OEM almashtirish.

O'rnatish teshiklari, plastinka qalinligi va umumiy o'lchamlari original uskunaning texnik xususiyatlariga mos keladi. O'rnatish vana tanasi yoki uning atrofidagi qismlarga hech qanday o'zgartirish kiritishni talab qilmaydi.

Asosiy spetsifikatsiyalar

Dampingning roli qanday?

Shacman yuk mashinasi uchun FAST gidravlik retarder damping plitasi retarderni boshqarish tizimida uchta muhim funktsiyani bajaradi:

Xavfsiz o'rnatish. Plastinka elektromagnit proportsional valfni retarder vana tanasiga mahkam bog'laydi. Ushbu mexanik fiksatsiya avtomobil tebranishi ostida valfning siljishi yoki bo'shashishiga yo'l qo'ymaydi, vana va uning pnevmatik va elektr aloqalari o'rtasida aniq hizalanishni saqlaydi.

Vibratsiyani pasaytirish.Birlashtirilgan kauchuk qatlam zarba va tebranish energiyasini yo'l va harakatlantiruvchi vositadan yutadi va tarqatadi. Bunday damping bo'lmasa, tebranish to'g'ridan-to'g'ri valfning ichki qismlariga g'altak, buloqlar va solenoidlarga uzatiladi va bu erta eskirishga, noto'g'ri javob berishga yoki to'liq ishlamay qolishiga olib keladi.

Signalning yaxlitligini himoya qilish.Valfni tebranishdan ajratib, Retarder Damping Plitasi noto'g'ri signallar yoki signal buzilishining elektron boshqaruv blokiga etib borishini oldini oladi. Proportsional valf havo bosimini tartibga solish uchun ECU dan aniq elektr signallariga tayanadi. Tebranishdan kelib chiqadigan kontaktning sakrashi yoki intervalgacha ulanishlar ECU ning vana holatini noto'g'ri talqin qilishiga olib kelishi mumkin, bu esa tormoz momentining noto'g'ri qo'llanilishiga olib keladi.

Haydovchi uchun bu doimiy tezlikda pasayish funktsiyasidan to'liq ishga tushirilgan tormozlash rejimlarigacha bo'lgan barcha retarder ish rejimlarida bashorat qilinadigan, chiziqli tormozlash reaktsiyasiga aylanadi.

Mahsulot qurilishi haqida

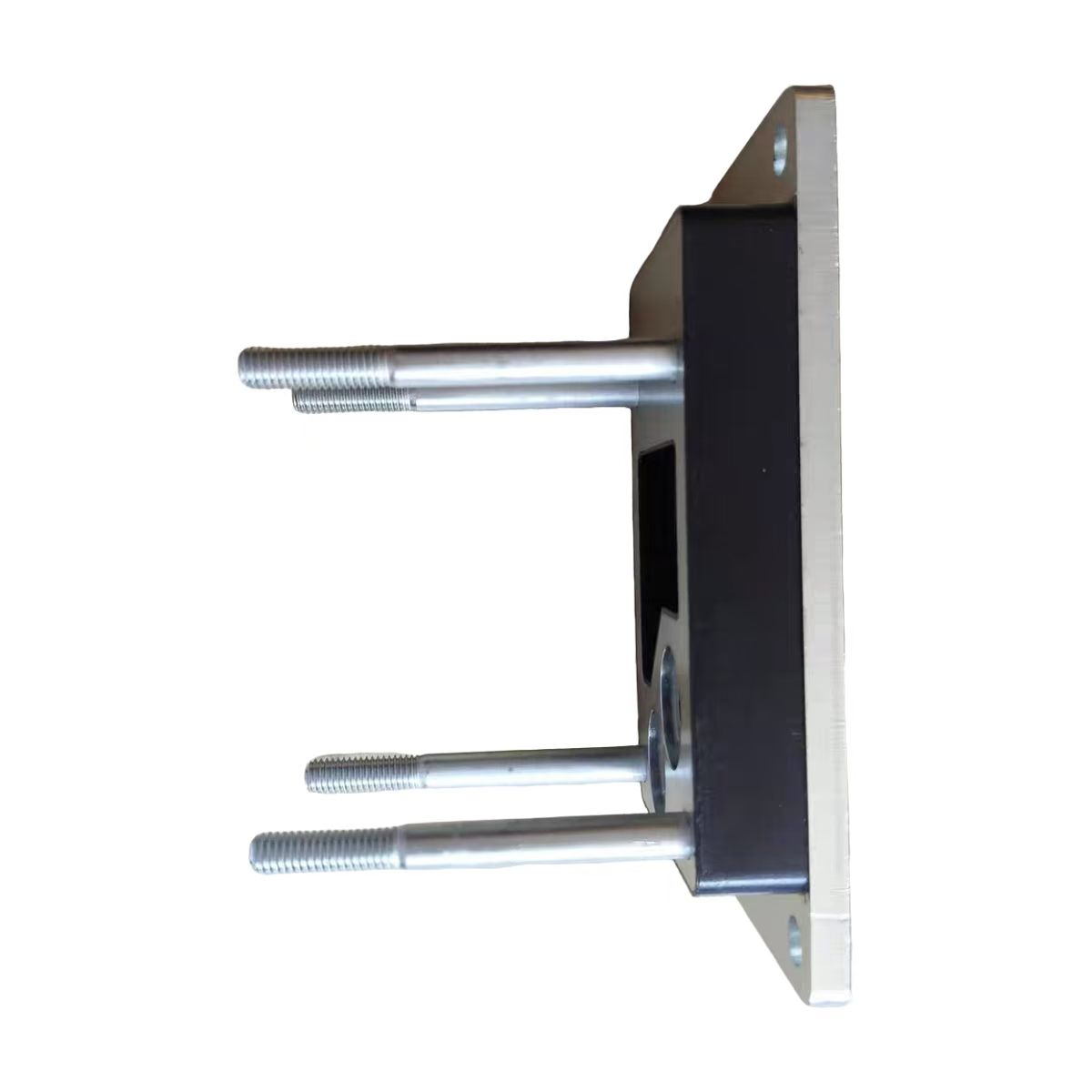

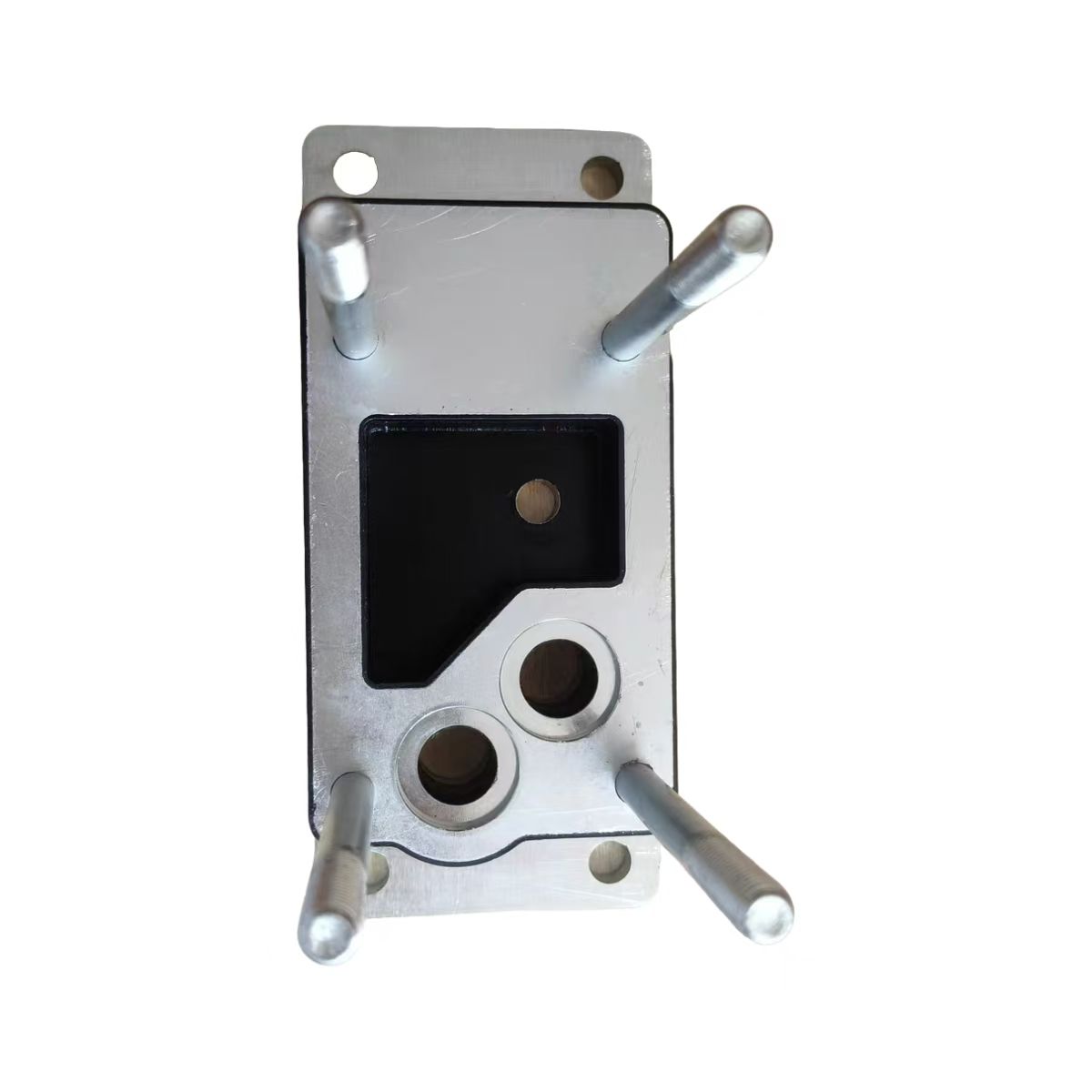

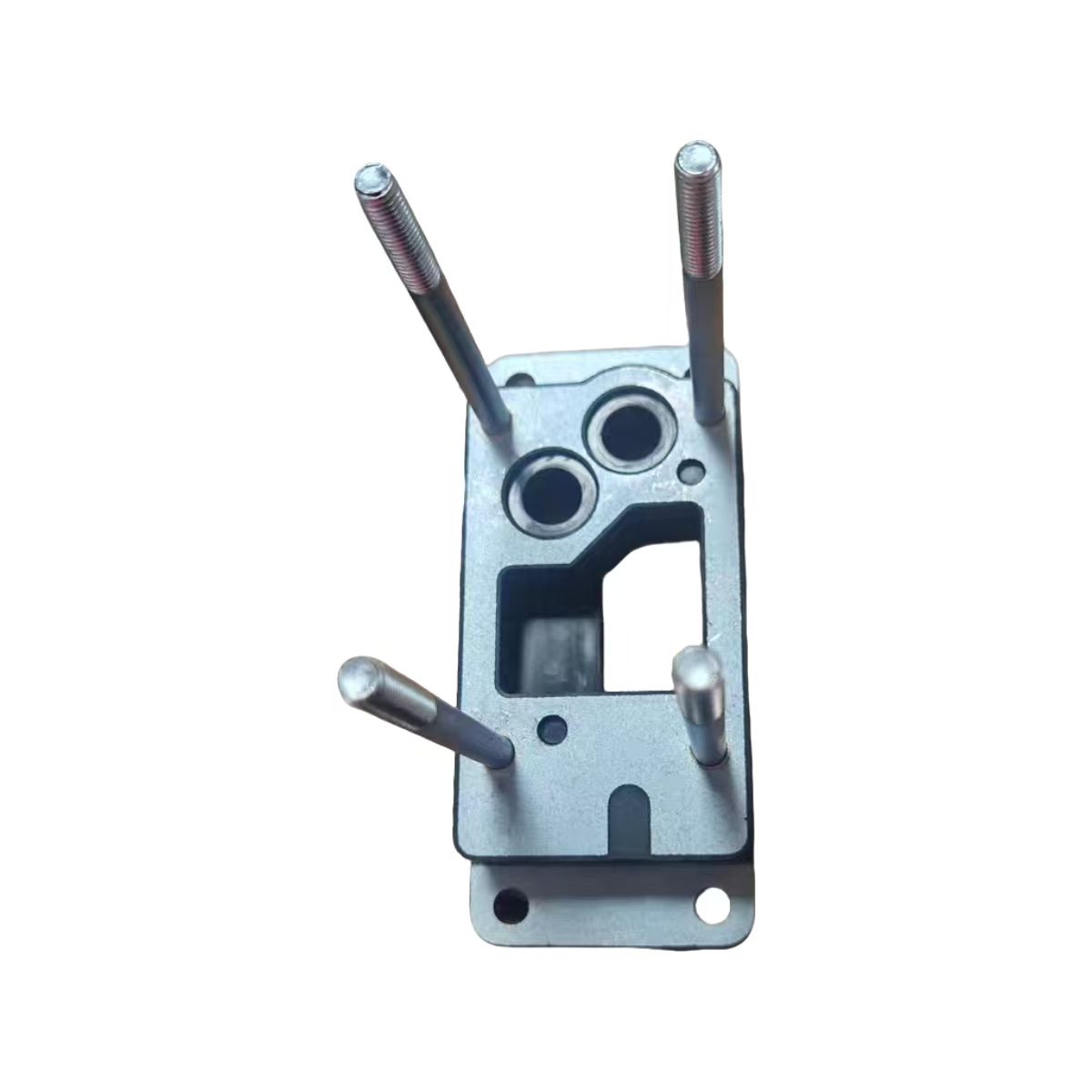

Ushbu Retarder Damping Plitasi kompozit konstruktsiyaga ega: rezina damping qatlami bilan bog'langan karbonli po'lat Q235 plastinka.

Karbonli po'lat Q235 plitasi.Ushbu konstruktiv darajadagi po'lat proportsional valfni ishonchli o'rnatish uchun zarur bo'lgan qattiqlikni ta'minlaydi. O'rnatish murvatlarining siqish kuchlari va avtomobildan tebranish yuklari ostida egilish va deformatsiyaga qarshi turadi. Po'lat plastinka valfning valf tanasiga nisbatan aniq yo'nalishini saqlab qoladi, bu esa pnevmatik va elektr ulanishlarining bir tekisda qolishini ta'minlaydi.

Kauchuk damping qatlami.Elastomer qatlami yuqori chastotali tebranish energiyasini o'zlashtiradi va uni issiqlikka aylantiradi, bu esa plastinka orqali tarqaladi. Ushbu rezina birikma og'ir yuk mashinalari ishida uchraydigan harorat oralig'ida qishda sovuqdan tortib uzoq pasayish paytida retarder tizimidan doimiy issiqlikka qadar o'zining damping xususiyatlarini saqlab qolish uchun ishlab chiqilgan.

Kompozit dizaynning afzalligi.Metall va kauchukni bitta birlikka birlashtirib, damping plitasi bitta ixcham komponentda ham konstruktiv o'rnatishni, ham tebranish izolyatsiyasini ta'minlaydi. Bu alohida o'rnatish kronshteynlari va kauchuk izolyatorlarga bo'lgan ehtiyojni yo'q qiladi, vana yig'ilishini soddalashtiradi va potentsial nosozlik nuqtalarini kamaytiradi.

Mos keladigan retarder modellari va avtomobil ilovalari

Shacman yuk mashinasi uchun FAST gidravlik retarder damping plitasi FAST gidravlik retarder modellarining to'liq qatoriga mos keladi:

1. FH400B (seriyali ulanish). Transmissiya bilan bir qatorda o'rnatiladi, bo'sh joy ketma-ket o'rnatishga imkon beradigan transport vositalariga mos keladi.

2. FH240B. Kamroq ot kuchiga ega ilovalar uchun ixcham seriyali ulanish modeli.

3. FHB320B (parallel ulanish). Quvvat o'chirish (PTO) interfeysini saqlab, transmissiya bilan birga o'rnatiladi.

4. FHB400B. Yuqori quvvatli parallel ulanish modeli.

Ushbu retarder modellari zavodda yoki dilerda o'rnatilgan:

1. Shacman X5000, X6000, M3000S va boshqa Shacman ogʻir yuk mashinalari

2. Sinotruk HOWO seriyasi

3. Yutong va Yaxing avtobuslari va vagonlari

4. FAST retarderlaridan foydalanadigan boshqa tijorat avtomobil markalari

Seminar va flot operatorlari uchun Retarder Damping Plate bir nechta retarder modellari va avtomobil ilovalarini qamrab oluvchi yagona SKUni taqdim etadi va inventarni boshqarishni soddalashtiradi.

O'rnatish va texnik xizmat ko'rsatish

Retarder damping plitasini almashtirish tafsilotlarga e'tibor berishni talab qiladi:

Professional o'rnatish tavsiya etiladi

Ish retarder nazorat valfi tanasini demontaj qilishni o'z ichiga oladi. O'zgartirishni FAST retarder xizmati tajribasiga ega bo'lgan texnikga tavsiya qilamiz.

Moment spetsifikatsiyasi

O'rnatish murvatlari moment kaliti yordamida belgilangan momentga tortilishi kerak. Haddan tashqari siqish vana tanasiga yoki damping plitasiga zarar etkazishi mumkin; kam siqilish harakat va tebranish imkonini beradi.

Bog'langan komponentlarni tekshiring

Vana olib tashlangan holda, proportsional valfning o'zini shikastlanganligini tekshiring. O-ring muhrini qattiqlik, yorilish yoki deformatsiya uchun tekshiring va agar kerak bo'lsa, o'zgartiring.

O'rnatishdan keyin funktsiyani tekshirish

Qayta o'rnatgandan so'ng, retarderni barcha ish rejimlarida doimiy tezlikda va har bir tormoz bosqichida sinovdan o'tkazing va normal tormozlash kuchini va havo yoki moy sizib chiqmasligini tasdiqlang.

Ko'pgina o'rnatishlar tajribali texnik tomonidan bir soat ichida bajarilishi mumkin.

Skyond sifatni qanday nazorat qiladi va sinovdan o'tkazadi?

Skyond tomonidan taqdim etilgan Shacman yuk mashinasi uchun har bir FAST gidravlik retarder amortizatori jo'natishdan oldin tekshiriladi:

O'lchovni tekshirish.Plitaning o'rnatish teshiklari joylari, qalinligi va umumiy o'lchamlari to'g'ri o'rnatilishini ta'minlash uchun OEM spetsifikatsiyalariga muvofiq tekshiriladi.

Kauchuk birikmaning yaxlitligi. Kauchuk qatlam po'lat plitaga to'g'ri yopishtirilganligi uchun tekshiriladi, bo'shliqlar va ajralishlarsiz.

Yuzaki ishlov berish.Po'lat plastinka o'rnatish yoki xizmat ko'rsatish muddatiga ta'sir qilishi mumkin bo'lgan burmalar, o'tkir qirralar yoki korroziya uchun tekshiriladi.

Sinov namunasi. Har bir partiyadan tasodifiy namunalar damping ishlashini tekshirish uchun siqish va tebranish sinovlaridan o'tkaziladi.

Skyondda ilg'or ishlab chiqarish

Skyond nozik texnika va avtomatlashtirilgan ishlab chiqarish liniyalari bilan jihozlangan zamonaviy ishlab chiqarish ob'ektini boshqaradi. Fabrikamız Shacman Truck uchun FAST Shlangi Retarder Damping Plitasi va boshqa nozik komponentlarni izchil sifat standartlariga muvofiq ishlab chiqarishga qodir.

Nozik CNC ishlov berish. Bizning CNC uskunamiz aniq spetsifikatsiyalar bo'yicha metall qismlarni kesish va shakllantirish bilan shug'ullanadi. Damping plitasi uchun bu o'rnatish teshiklarining aniq joylarini, izchil plastinka qalinligini va valf tanasiga to'g'ri o'rnatilishini ta'minlaydi. O'lchov aniqligi to'g'ridan-to'g'ri o'rnatish qulayligiga va plastinkaning tebranish ostida klapanlarning hizalanishini saqlab turish qobiliyatiga bevosita ta'sir qiladi.

Avtomatlashtirilgan yig'ish va sifat nazorati. Avtomatlashtirilgan jarayonlar inson xatosini kamaytiradi va ishlab chiqarish jarayonida izchil qurilish sifatini ta'minlaydi. Har bir partiya xomashyoni tekshirishdan tayyor mahsulotni sinovdan o'tkazishgacha bo'lgan bir necha bosqichda tekshiruvdan o'tadi.

Maxsus kauchuk biriktiruvchi chiziq. Kauchuk damping qatlami bo'shliqlar yoki delaminatsiyalarsiz to'g'ri yopishishni ta'minlaydigan boshqariladigan jarayonlar yordamida po'lat plitalarga yopishtiriladi. Ushbu bog'lanish yaxlitligi plastinkaning xizmat qilish muddati davomida tebranishga qarshi ishlashi uchun juda muhimdir.

Sinov uskunalari. Yuqori aniqlikdagi o'lchov asboblari va elektr sinov qurilmalari simulyatsiya qilingan ish sharoitida mahsulotning ishlashini tekshiradi. Har bir partiyadan tasodifiy namunalar siqish va tebranish sinovlaridan o'tkaziladi va damping xususiyatlarini spetsifikatsiyalarga mos kelishini tasdiqlaydi.

Ishlab chiqarish quvvati. Bizning zavodimiz doimiy sifatni saqlab, ommaviy buyurtmalarni qondirish uchun keng ko'lamli ishlab chiqarishni qo'llab-quvvatlaydi. Hajmi yetkazib berishni talab qiladigan flot operatorlari va savdo kompaniyalari uchun biz ishlab chiqarishni mos ravishda kengaytirishimiz mumkin.

Global yetkazib berish va logistika

Skyond Rossiya, Markaziy Osiyo, Janubi-Sharqiy Osiyo, Afrika, Janubiy Amerika va boshqa mintaqalarga eksport qiladi. Bizning logistika jamoamiz quyidagilar bilan shug'ullanadi:

1. Tranzit paytida shikastlanmaslik uchun konteynerni to‘g‘ri himoyalangan holda yuklash

2. Toʻgʻri rasmiylashtirish uchun bojxona hujjatlari

3. Samarali xalqaro yuk tashish uchun yirik portlarga yoʻnaltirish

Shacman Truck uchun FAST gidravlik retarder amortizatori uchun oddiy buyurtmalar to'lov tasdiqlanganidan keyin 7-45 kun ichida jo'natiladi. Muntazam talablarga ega bo'lgan mijozlar uchun biz rejalashtirilgan jo'natmalarni tashkil qilishimiz yoki tezroq yetkazib berish uchun ekspeditor omborlarida inventarni saqlashimiz mumkin.

Umumiy savollar

1-savol: Qaysi qismlar raqamlari bu damping plitasiga mos keladi?

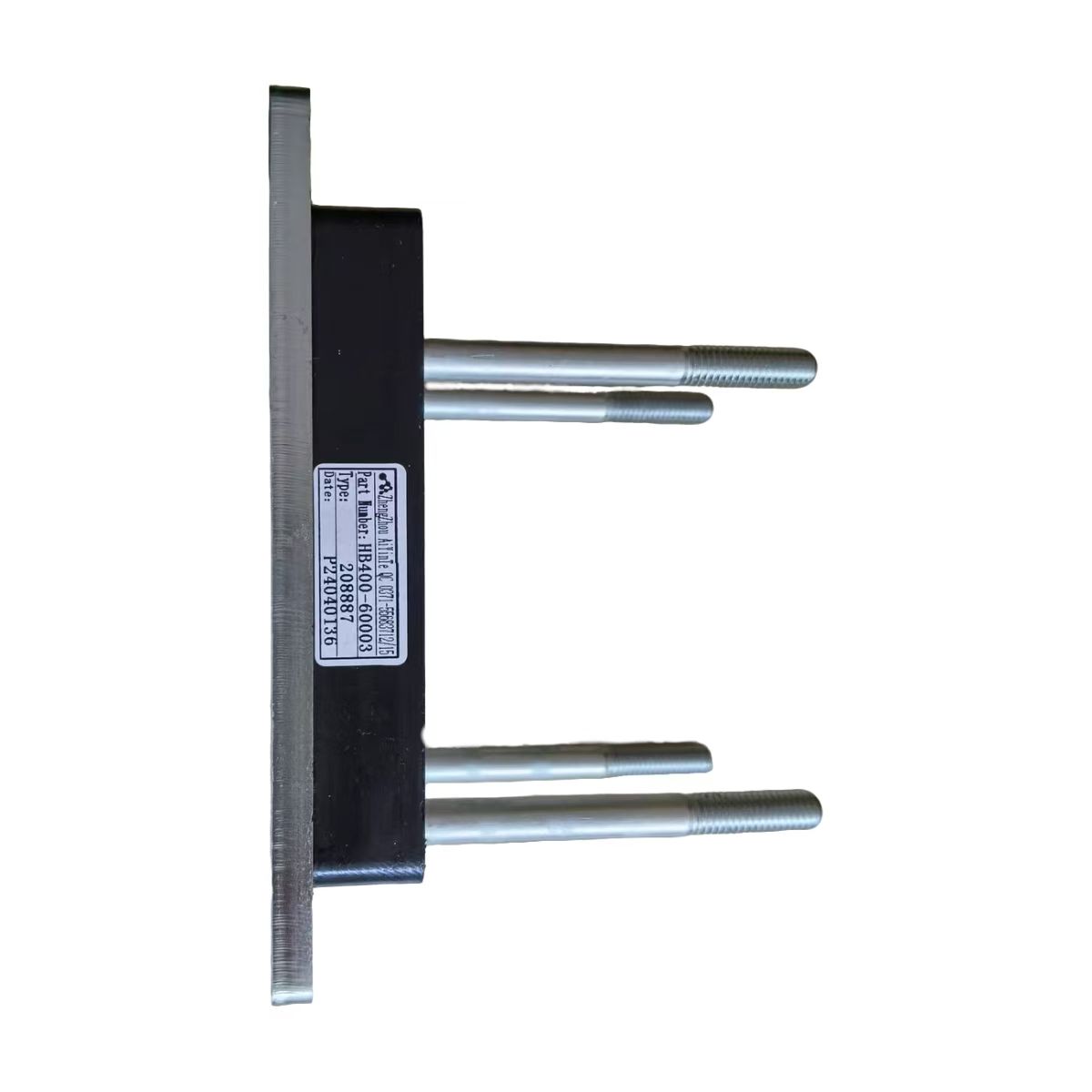

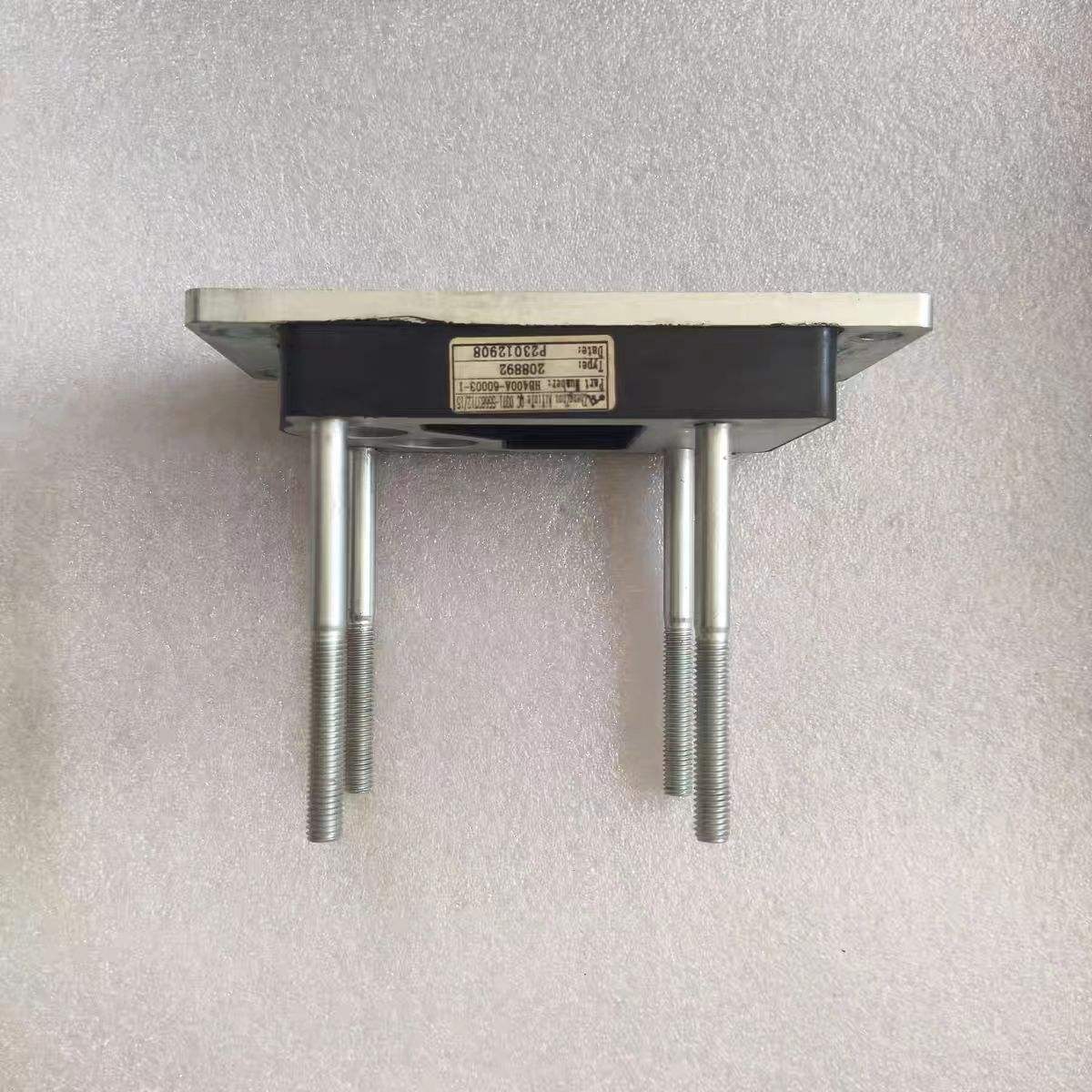

Damping plitasi HB400-60003 va HB400-60002 sifatida mavjud. Damping plitasi bilan to'liq proportsional valf majmuasi HB400-60001.

2-savol: Ushbu damping plitasi mening yuk mashinasiga mos kelishini qanday tasdiqlashim mumkin?

Retarder korpusidagi identifikatsiya plastinkasida retarder modelini tekshiring. Mos modellarga FH400B, FH240B, FHB320B va FHB400B kiradi. Shu bilan bir qatorda, FAST yoki Shacman elektron qismlar katalogida aniq moslashish uchun yetkazib beruvchingizga avtomobilingiz VIN kodini taqdim eting.

3-savol: Damping plitasi bilan birga nimani almashtirishim kerak?

Proportsional valfning shikastlanishini tekshiring. O-ring muhrini qarish yoki eskirish uchun tekshiring va agar kerak bo'lsa, uni almashtiring.

4-savol: Buni o'zim o'rnatishim mumkinmi?

Ish retarder nazorat valfi tanasini o'z ichiga oladi. To'g'ri moment va funksiya sinovini ta'minlash uchun FAST retarder xizmati tajribasiga ega bo'lgan texnik tomonidan o'rnatishni tavsiya qilamiz.
